CNC 1060 fornitura in fabbrica ad alta precisione elettroerosione CNC EDM Die sinker CNC1060

CNC 1060, forniamo alta precisione in fabbrica con elettroerosione CNC EDM Die sinker. Siamo una fabbrica specializzata nella produzione di parti di alta precisione.
Request a Quote

Dettagli prodotti

  • Panoramica
  • Descrizione del prodotto
Panoramica

Informazioni di Base.

Model No.
CNC1060
Controllo Numerico
CNC / MNC
Lavorazione di precisione
0.01 ~ 0.02 (mm)
Prestazioni Classificazione
Economiche CNC Macchine Utensili
Certificazione
CE, RoHS, ISO 9001
Stato
Nuovo
Pacchetto di Trasporto
Wooden Case Packing
Specifiche
2200*3100*3250
Marchio
hanxin
Origine
Jiangsu Suzhou
Codice SA
8456301010
Capacità di Produzione
500 Sets/Month

Descrizione del Prodotto

Descrizione del prodotto

CNC1060 dati tecnici della macchina per scintille per la testa
CNC1060 Factory Supply High Precision Erosion CNC EDM Die Sinker CNC1060
CNC1060 Factory Supply High Precision Erosion CNC EDM Die Sinker CNC1060
CNC1060 Factory Supply High Precision Erosion CNC EDM Die Sinker CNC1060
CNC1060 Factory Supply High Precision Erosion CNC EDM Die Sinker CNC1060

CNC1060 Factory Supply High Precision Erosion CNC EDM Die Sinker CNC1060

Principali caratteristiche prestazionali delle macchine utensili

  1. Controllo adattivo del processo di scarico
  2. Sollevamento regolare e ad alta velocità dei coltelli e controllo dell'altezza di sollevamento dei coltelli
  3. Controllo a punto fisso del mandrino e rilevamento del gioco di scarico
  4. Controllo del livello dell'olio
  5. Controllo antincendio
  6. Allarme automatico e dispositivo di sicurezza
  7.  Funzione di accumulo di carbonio
  8. Sistema CNC, ingresso touch screen, funzionamento della scatola di comando manuale.
  9. Il pezzo viene misurato automaticamente nella macchina
  10.  Lavorazione dei bordi sottili
  11. I sistemi di servo-comando degli assi X, Y e Z.
  12. Perdita minima dell'elettrodo del 0.10%
  13. Rugosità superficiale ottimale di Ra0,2um
  14. La massima efficienza produttiva è di 500 mm ³/min
  15. Unità di trasmissione minima di 1 um
 Dispositivo di alimentazione a controllo numerico
  1.  LCD touch screen da 17 pollici.
  2.  Ingresso e uscita dati USB.
  3.  Circuito di lavorazione speciale per carburo.
  4.  Unità funzionale DI elaborazione AUTOMATICA.
  5.  Posizionamento automatico delle unità funzionali.
  6.  Sistema di lavorazione ad alta velocità e precisione.
  7.  Unità di circuito di pulizia automatica degli archi.
  8.  Sistema di database di processi esperti.
  9.  Istruzioni CNC, codice G standard, codice ISO.
  10. Ripristino spegnimento, funzione di richiesta messaggio di errore.

Principali parametri tecnici della macchina utensile
1. La dimensione del banco è 1300 * 800 mm
2, X, Y, Z corsa 1000 * 600 * 450 mm
3. Le dimensioni interne del serbatoio del liquido di trattamento sono 2100 * 1200 * 650 mm
4. Il peso massimo dell'elettrodo portante è di 150 kg
5. Il peso del banco di lavoro è di 3,500 kg
6. Distanza dalla piastra dell'elettrodo al piano di lavoro (minimo / massimo) 430 / 880 mm
7. La potenza totale in ingresso è di 10 KVA
8. L'alimentazione in ingresso è di 380 V.
9. La corrente massima di elaborazione è 50 A.
accessorio standard
1,1 set di ferro per pattini per utensili
2.1 scatola di comando manuale
3, testa della benna regolabile (piccola) 1
4,1 lampada macchina utensile
5,1 set di nucleo di carta da filtro
6,1 cassetta attrezzi standard (attrezzo)
7.1 set di manuale d'uso
8.1 dispositivo automatico di estinzione incendi


Dettagli delle parti principali della macchina utensile
1. Guida: PMI/HIWIN
2. Vite di comando: PMI/HIWIN
3. Banco di lavoro: Ghisa
4. Cuscinetto: NSK
Motore CA a tre assi: Panasonic
Scheda madre CPU (livello industriale) : Yan Yang
7. Estintore: Automatico
8. Pompa dell'olio: Lori
9. Filtro: Filtro ricco
10. Condensatore: HITACHI
11. Interruttore automatico: LS
12. Schermo a sfioramento: Corona
13. Schermo LCD (grado industriale): SVA (Shanghai Broadcasting)
14. Alimentatore switching (grado industriale): Trama leggera
15. Contattore: (FUJI) Fuji
16. Ventola assiale: Bloccata
17. Ponte pile: TOSHIBA Toshiba, FUJI

assistenza post-vendita
3. Assistenza tecnica
1) l'intera macchina è coperta da garanzia gratuita per un anno di manutenzione a vita.
2) aggiornamento software gratuito a vita.


Altri parametri di specifica

Numero di modello ZNC-350 ZNC-430 ZNC-450 ZNC-500 ZNC-650 ZNC -700
Dimensioni banco di lavoro(mm) 600*350 650*350 700*420 800*500 1000*600 1200*640
Dimensioni asola di lavoro (mm) 1000*540*370 970*620*390 1170*640*450 1200*740*500 1700*1080*610 1900*1060*640
Dimensioni serbatoio esterno (mm) 1230*600*380 1210*650*390 1400*690*450 1470*800*490 1930*1080*610 2140*1150*650
Altezza massima del livello dell'olio (mm) 300 300 350 380 470 470
Corsa X-Y-Z (mm) 350*250*200 400*300*200 450*350*200 500*400*250 650*550*350 700*600*350
Corsa testa mandrino(mm) 200 200 200 220 350 350
Distanza tra mandrino e tavolo (mm) 500 550 550 600 700-900 950
Corrente di esercizio massima (A) 50 (integrato) 50 (integrato) 75 75 75-100 75-100
Velocità di lavorazione massima (mm3/min) 300 300 500 500 580 580
Consumo minimo degli elettrodi <0.2% <0.2% <0.2% <0.2% 0.5-0.8 0.5-0.8
Rugosità ottimale (Ra) 0.3 0.3 0.3 0.3 0.2-0.5 0.2-0.5
Peso massimo elettrodo (kg) 30 30 50 80 150 200
Peso della macchina (kg) 1200 1800 1900 2100 3500 2000
Dimensioni (mm) 1500*1400*2450 1700*1800*2300 1800*1500*2450 2200*1600*2550 2300*1900*2500 2400*2010*2740
Armadio elettrico P30A/P30B P60A/P60B P90A/P90B
Corrente di esercizio max(A) 30 60 90
Consumo energetico max. (KVA) 2 4 6
Consumo min. Elettrodi 0.30% 0.30% 0.30%
Rugosità ottimale della superficie(μm) Ra≤0.3 Ra≤0.3 Ra≤0.3
Dimensione(mm) 760*620*1840 760*620*1840 760*620*1840
Peso (kg) 190 210 230

raccontano al mondo:
 I prodotti sopra indicati sono coperti da garanzia gratuita per un anno di manutenzione permanente.
La configurazione e i parametri sopra indicati possono cambiare. Confermare e firmare la fattura
.



Apparecchiatura per test di qualità:

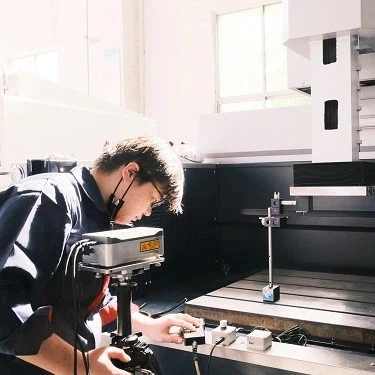

Misurazione laser (interferometro laser Renishaw)

Attraversamento di una misurazione del profilo circolare

Misurazione della flessione del mandrino

Graffiare


CNC1060 Factory Supply High Precision Erosion CNC EDM Die Sinker CNC1060
CNC1060 Factory Supply High Precision Erosion CNC EDM Die Sinker CNC1060
CNC1060 Factory Supply High Precision Erosion CNC EDM Die Sinker CNC1060



Ogni macchina verrà testata prima della spedizione!
Imballaggio e spedizione


CNC1060 Factory Supply High Precision Erosion CNC EDM Die Sinker CNC1060 CNC1060 Factory Supply High Precision Erosion CNC EDM Die Sinker CNC1060 CNC1060 Factory Supply High Precision Erosion CNC EDM Die Sinker CNC1060

Imballaggio in base alla modalità di esportazione (via aria/mare)

Se avete requisiti specifici per l'imballaggio, fatemi sapere quando fate una richiesta.

I nostri servizi

 OEM+ODM
Qualità rigorosa
Consulenza tecnica gratuita
Guida operativa online
Servizio post-vendita online
Componenti principali di ricambio gratuiti
risposta 24 ore
1 anno di garanzia
Agenti di reclutamento
CNC1060 Factory Supply High Precision Erosion CNC EDM Die Sinker CNC1060
